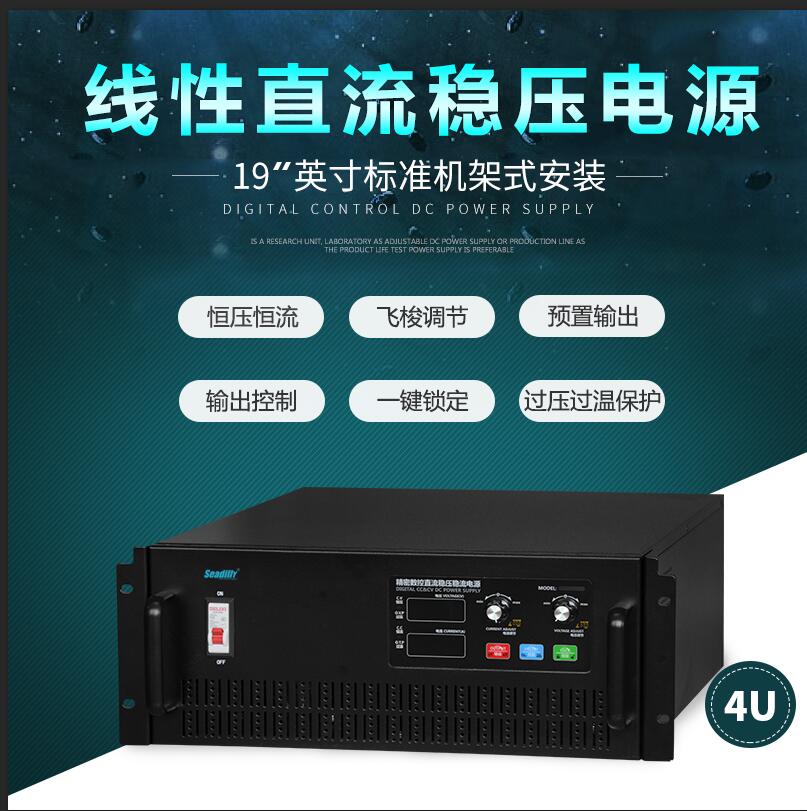

SDL-DH机架式直流稳压电源
产品概述
性能特点
性能参数
产品阵容
应用领域
资料下载
SDL系列数显直流稳流稳压电源是高稳定度直流线性恒流及恒压型直流稳定电源。具精度高、可靠性好、稳定度好、使用方便、输出电流及电压连续可调等优点。是高性能实验室电源的代表。该系列电源采用了线性技术及无与伦比的调节性能,使其具备了非常低的输出噪声及优越的动态性能。
在产品测试、科研实验等现场应用中,经常需要对电源进行各种控制,普通的电源产品功能单一,很难满足用户多功能应用的要求。采用增强型32位ARM核心微控制器,进口旋转编码开关调节电压和电流的步进值。可预先设定电压和电流值输出。
SDL系列大功率数字控制直流稳定电源,运用高速CPU处理器ARM32位的Cortex™-M3 CPU以提供精准的数字化测量; 产品性能卓越,是国内众多客户所需的最佳选择,能提供高可靠性场所直流所需之要求,产品稳定性高,电压/电流可模拟不同电压连续输出,和一般电源最大的不同点是输入输出隔离采用纯线性制作方式,响应速度快、稳压精度高、纹波电压低;极低的电源开机与关机过冲尖峰,有效的保护负载受损。以及电压 / 电流高速响应。
数字按键有设置、锁定、输出及可使用编码开关进行快速增量和减量调节。可用于电压阶跃递增量或递减量为1伏至0.1伏的快速设置,电流阶跃递增量或递减量为1安至0.1安的快速设置。转轮可一直使用或停用。
●19英寸标准机柜上架式安装
●采用纯线性制作方式,工频变压器隔离输出
●响应速度快、稳压精度高、低纹波和低噪音
●四位高可见度LED显示电压/电流值,高精度和高分辨率
●定电压CV/定电流CC工作模式自动切换
●数位化可预置,按预先设置的电压/电流值输出
●直流输出有开关控制、断电保持记忆功能
●数字式操作按键声光警示,带锁定功能,防误操作
●采用飞梭旋钮(数字编码器)步进方式调节电压/电流值,方便精准,360度旋转经久耐用
●OVP过电压保护、OCP过电流保护、OTP过热保护和限电流
●关机自放电功能,关机后60秒内,内部电路电压降至安全电压
●温度探测电路,由于风扇的停止或者环境温度的升高,传感器检测到散热器上的温度上升到设置温度,风扇开始运行。
输入电压
单相AC220V+/-10%
输入频率
50Hz
/ 60Hz
输出功率
0-额定功率W 范围内长期连续工作
输出电压范围
0-
V 范围内连续可调
输出电流范围
0-
A范围内连续可调
工作方式
C.V 恒压/C.C 恒流/稳压稳流状态自动转换
输出工作模式
以C.V恒压模式或C.C恒定电流模式运行,具有自动交叉功能及通过发光二极管指示模式。
电压/电流调节
调节旋钮(编码开关)设置对应的电压(V)/电流(A)输出值
预置
通过PRESET/预置键进入预设置状态,调节旋转预置输出值;
直流输出开关
输出开启时点亮,再次按下关闭输出。
过压保护
内置O.V.P过电压保护
过温保护
O.T.P设温度保护
稳压
性能
电压调整率
≤
0.1%
负载调整率
≤
0.1%
纹波有效值
≤
0.1%+5mV
稳流
性能
电流调整率
≤
0.1%
负载调整率
≤
0.1%
纹波有效
≤
0.1%+20mA
电压显示
四位LED数码管显示
电压显示精度
0.1
V /显示格式: 000.0V-199.9V;0000V-1999V;
电流显示
四位LED数码管显示
电流显示精度
0.1
A /显示格式: 000.0A-199.9A;0000A-1999A
恒压
C.V蓝色LED指示灯
恒流
C.C黄色LED指示灯
过压
O.V.P红色LED指示灯
过温
O.T.P红色色LED指示灯
警示
蜂鸣器+LED指示灯结合声光警示
保护性能
过压、短路、过流、过热保护
输入方式
电源线 / 端子台
输出方式
接线柱:+红色 / -黑色
环境温度
-10℃-40℃
相对湿度
<90%
绝缘电阻
≥5MΩ
散热
智能温控散热
噪声
60dB
海拔
1000M
、
输入电压 |
单相AC220V+/-10% |
|
输入频率 |
50Hz / 60Hz |
|
输出功率 |
0-额定功率W 范围内长期连续工作 |
|
输出电压范围 |
0- V 范围内连续可调 |
|
输出电流范围 |
0- A范围内连续可调 |
|
工作方式 |
C.V 恒压/C.C 恒流/稳压稳流状态自动转换 |
|
输出工作模式 |
以C.V恒压模式或C.C恒定电流模式运行,具有自动交叉功能及通过发光二极管指示模式。 |
|
电压/电流调节 |
调节旋钮(编码开关)设置对应的电压(V)/电流(A)输出值 |
|
预置 |
通过PRESET/预置键进入预设置状态,调节旋转预置输出值; |
|
直流输出开关 |
输出开启时点亮,再次按下关闭输出。 |
|
过压保护 |
内置O.V.P过电压保护 |
|
过温保护 |
O.T.P设温度保护 |
|
稳压 性能 |
电压调整率 |
≤ 0.1% |
负载调整率 |
≤ 0.1% |
|
纹波有效值 |
≤ 0.1%+5mV |
|
稳流 性能 |
电流调整率 |
≤ 0.1% |
负载调整率 |
≤ 0.1% |
|
纹波有效 |
≤ 0.1%+20mA |
|
电压显示 |
四位LED数码管显示 |
|
电压显示精度 |
0.1 V /显示格式: 000.0V-199.9V;0000V-1999V; |
|
电流显示 |
四位LED数码管显示 |
|
电流显示精度 |
0.1 A /显示格式: 000.0A-199.9A;0000A-1999A |
|
恒压 |
C.V蓝色LED指示灯 |
|
恒流 |
C.C黄色LED指示灯 |
|
过压 |
O.V.P红色LED指示灯 |
|
过温 |
O.T.P红色色LED指示灯 |
|
警示 |
蜂鸣器+LED指示灯结合声光警示 |
|
保护性能 |
过压、短路、过流、过热保护 |
|
输入方式 |
电源线 / 端子台 |
|
输出方式 |
接线柱:+红色 / -黑色 |
|
环境温度 |
-10℃-40℃ |
|
相对湿度 |
<90% |
|
绝缘电阻 |
≥5MΩ |
|
散热 |
智能温控散热 |
|
噪声 |
60dB |
|
海拔 |
1000M |
型号规格 |
输出参数 |
显示分辨率 |
外形尺寸 |
重量(kg) |
||
输出电压 |
输出电流 |
电压 |
电流 |
宽×深×高mm |
||
SDL15-50DH |
0-15VDC |
0-50A |
0.1V |
0.1A |
430×460×176/4U |
36 |
SDL15-60DH |
0-60A |
0.1V |
0.1A |
430×460×176/4U |
38 |
|
SDL30-30DH |
0-30VDC |
0-30A |
0.1V |
0.1A |
430×460×176/4U |
43 |
SDL30-40DH |
0-40A |
0.1V |
0.1A |
430×460×176/4U |
40 |
|
SDL30-50DH |
0-50A |
0.1V |
0.1A |
430×460×176/4U |
45 |
|
SDL50-20DH |
0-50VDC |
0-20A |
0.1V |
0.1A |
430×460×176/4U |
37 |
SDL50-30DH |
0-30A |
0.1V |
0.1A |
430×460×176/4U |
40 |
|
SDL50-40DH |
0-40A |
0.1V |
0.1A |
430×460×176/4U |
45 |
|
SDL60-20DH |
0~60VDC |
0~20A |
0.1V |
0.1A |
430×460×176/4U |
39 |
SDL60-30DH |
0~30A |
0.1V |
0.1A |
430×460×176/4U |
42 |
|
SDL100-05DH |
0~100VDC |
0~5A |
0.1V |
0.1A |
430×460×176/4U |
40 |
SDL100-10DH |
0~10A |
0.1V |
0.1A |
430×460×176/4U |
45 |
|
SDL100-15DH |
0~15A |
0.1V |
0.1A |
430×460×176/4U |
48 |
|
SDL120-05DH |
0~120VDC |
0~5A |
0.1V |
0.1A |
430×460×176/4U |
39 |
SDL120-10DH |
0~10A |
0.1V |
0.1A |
430×460×176/4U |
45 |
|
SDL150-05DH |
0~150VDC |
0~05A |
0.1V |
0.1A |
430×460×176/4U |
42 |
SDL150-10DH |
0~10A |
0.1V |
0.1A |
430×460×176/4U |
46 |
|
SDL150-15DH |
0~15A |
0.1V |
0.1A |
430×460×176/4U |
48 |
|
SDL200-05DH |
0~200VDC |
0~5A |
0.1V |
0.1A |
430×460×176/4U |
49 |
SDL200-10DH |
0~10A |
0.1V |
0.1A |
430×460×176/4U |
50 |
|
SDL200-15DH |
0~15A |
0.1V |
0.1A |
430×460×176/4U |
52 |
|
SDL250-05DH |
0~250VDC |
0~5A |
0.1V |
0.1A |
430×460×176/4U |
50 |
SDL250-10DH |
0~10A |
0.1V |
0.1A |
430×460×176/4U |
53 |
|
SDL300-03DH |
0~300VDC |
0~3A |
0.1V |
0.1A |
430×460×176/4U |
41 |
SDL300-05DH |
0~5A |
0.1V |
0.1A |
430×460×176/4U |
46 |
电机类:电动车电机、电动车控制器、直流马达测试老化等
电具类:LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
汽车类:汽车电子、大功率直流电机、汽车电机控制器、车用灯光、汽车影音测试及老化等
电子器件类:电容器、电阻、继电器、晶体管、传感器等
显示器类:显示屏、液器屏、触摸屏、车载DVD、手机显示器等
电化学类:电解、电镀、阳极氧化、有色金属研究等
其他需要直流电源供应的产品测试及研发,如磁控管等。。。
电机类:电动车电机、电动车控制器、直流马达测试老化等
电具类:LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
汽车类:汽车电子、大功率直流电机、汽车电机控制器、车用灯光、汽车影音测试及老化等
电子器件类:电容器、电阻、继电器、晶体管、传感器等
显示器类:显示屏、液器屏、触摸屏、车载DVD、手机显示器等
电化学类:电解、电镀、阳极氧化、有色金属研究等
其他需要直流电源供应的产品测试及研发,如磁控管等。。。
