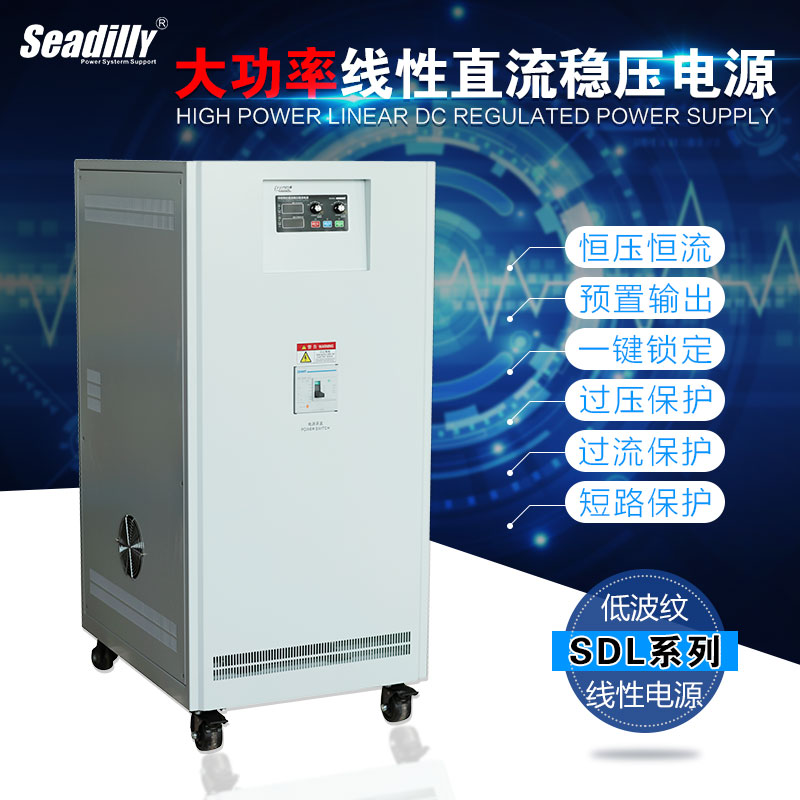

WYJ-精密线性大功率直流稳压稳流电源为三相输入、大功率直流输出的高精度电源，可达100kW。具有超高的准确性、高精确度、高稳定性等优良的电子特性，在生产线上可以提供大功率的超低纹波的直流电源，使产品性能更加完美。它具有完善的保护线路，更能满足使用者简单、方便的使用需求。与开关电源相比，它具有精度高，纹波小，无高频辐射干扰，适用场合广等优点。

◆规格范围: 近300种规格，输出电压0-1000V、输出电流0-1000A、输出功率0-100kW之内任选
◆恒压恒流: 电压电流值从零至额定值连续可调，恒压恒流自动转换
◆过压保护: 电压保护值0－110%额定值连续可调，电源输出电压超过电压保护值时将跳闸保护
◆短路保护: 允许短路或短路开机，高压电源不允许直接短路。
◆过载保护: 电源或负载出现故障，输出电流超过额定值1.5倍时，电源跳闸保护
◆短路报警: 当输出短路时，电源声光报警（选配）
◆输出显示: 电压、电流同时LED数码管显示(选配）；

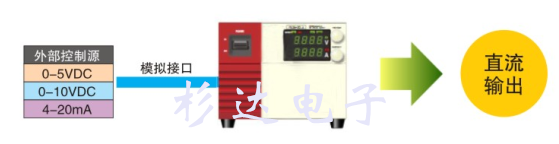

◆模拟信号接口：用户可用0~5V或4~20mA信号控制电源的输出电压和电流（选配）







输入电压	AC380V±10% ，3φ
输入频率	50Hz/60Hz±5%
输出电压	恒压值范围：0-V额定值,连续可调
输出电流	恒流值范围：0-A额定值,连续可调
工作方式	稳压稳流状态自动切换
恒压指示	CV，绿色LED灯指示
恒流指示	CC，红色LED灯指示
稳压精度	源效应：≤0.1%额定值
	时漂：≤0.3%额定值
	温漂：≤0.04%额定值/℃
	负载效应：≤0.3%
稳流精度	源效应：≤0.1%额定值
	时漂：≤1%额定值
	温漂：≤0.04%额定值/℃
	负载效应：≤0.3%额定值
输出纹波	稳压时：≤0.1%额定值+10mV；
	稳流时：≤0.2%额定值+10mA
时飘	≤0.3%额定值
温飘	≤0.04%额定值/℃
电压/流设定	十圈电位器（标配）
显示方式	电压电流表LED数码管显示（标配）；
	电压表为3位半或4位半LED数码管显示；
	电流表为3位半或4位半LED数码管显示。
显示分辨率	电压表0.1V，电流表0.1A   （不同规格电源显示精度可能不一样）
	LED：电压表0.1-1V 电流表0.01-1A(注：不同规格电源显示精度可能不一样)
显示误差	≤±1%±1个字（计量范围5%~50%额定值）
	≤±0.5%±1个字（计量范围50%~100%额定值）
过压保护	十圈电位器预设过压保护值
输出极性	正极(+) / 负极(-)
智能化控制功能	外控：由机器外部输入模拟信号控制电压电流的输出，如外部输入的标准0-5V、10V、4-20mA信号。（选配）
短路保护	允许短路，不允许高压直接短路
保护方式	过压、过流、过温、缺相自动保护
转换效率	≥90%
冷却系统	风扇强制制冷
工作方式	长期满负荷连续工作
绝缘电阻	≥20MΩ
耐压强度	1500V 60S
环境条件	温度-20℃-+45℃　湿度≤80%

输出电流 0～15V系列 0～30V系列 规格型号 / 功率 尺寸(mm) 规格型号 / 功率 尺寸(mm) 0～300A WYJ-15300 4500W 460×680×1305 WYJ-30300 9000W 460×680×1305 0～500A WYJ-15500 7500W 640×740×1305 WYJ-30500 15000W 640×740×1305   输出电流 0～50V系列 0～60V系列 规格型号 / 功率 尺寸(mm) 规格型号 / 功率 尺寸(mm) 0～200A WYJ-50200 10000W 460×680×1305 WYJ-60200 12000W 460×680×1305 0～300A WYJ-50300 15000W 460×680×1305 WYJ-60300 18000W 460×680×1305 0～500A WYJ-50500 25000W 640×740×1305 WYJ-60500 30000W 640×740×1305   输出电流 0～100V系列 0～120V系列 规格型号 / 功率 尺寸(mm) 规格型号 / 功率 尺寸(mm) 0～200A WYJ-100200 20000W 460×680×1305 WYJ-120200 24000W 460×680×1305 0～300A WYJ-100300 30000W 640×740×1305 WYJ-120300 36000W 640×740×1305   输出电流 0～150V系列 0～200V系列 规格型号 / 功率 尺寸(mm) 规格型号 / 功率 尺寸(mm) 0～100A WYJ-150100 15000W 403×630×955 WYJ-200100 20000W 460×680×1305 0～150A WYJ-150150 22500W 460×680×1305 WYJ-200150 30000W 460×680×1305

输出 电流	0～600V系列			输出 电流	0～1000V系列
	规格型号 / 功率		尺寸(mm)		规格型号 / 功率	尺寸(mm)
0～50A	WYJ-60050	3KW	460×680×1305	0～10A	WYJ-100010	1KW	403×630×955

【注释1】以上机器尺寸为宽×深×高mm。
【注释2】输出电压及电流可根据要求定做。

◆铝箔、导针化成、腐蚀，钽电解赋能（实验室用）、电解电容器老练；
◆直流电机检测、老化；电动车电机检测、老化；
◆电阻器、继电器、断路器、电动工具、直流音响、马达等电子器件检测、老化，例行试验；
◆汽车电容的老化测试；
◆整机老化测试、逆变器的老化测试；
◆各种灯丝、钨丝、钽丝老化测试；
◆各种直流加速器、回旋加速器供电；
◆其它一切需要使用直流电源的场合。
