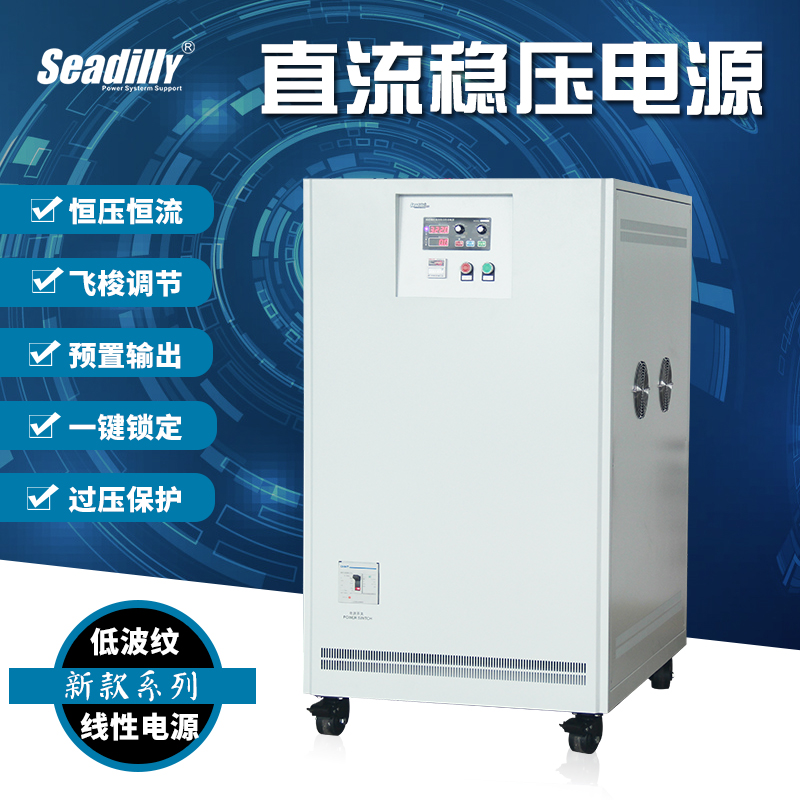

WYJ-线性大功率直流稳压稳流电源为三相输入，大功率直流稳压稳流电源可供电容器、继电器、电阻器等元器件作老练、测试使用，也可作为热敏电阻、电机等电子元件实验测试使用。目前，许多家知名电容器制造厂，电阻器厂等电子元件生产单位及科学院校等研发单位，都采用本系列电源，均获甚高评价。
◆规格范围: 近300种规格，输出电压0-1000V、输出电流0-1000A、输出功率0-100kW之内任选；
◆恒压恒流: 电压电流值从零至额定值连续可调，恒压恒流自动转换；
◆过压保护: 电压保护值0－110%额定值连续可调，电源输出电压超过电压保护值时将跳闸保护；
◆短路保护: 允许短路或短路开机，高压电源不允许直接短路；
◆过载保护: 电源或负载出现故障，输出电流超过额定值1.5倍时，电源跳闸保护；
◆短路报警: 当输出短路时，电源声光报警（选配）；
◆输出显示: 电压、电流同时LED数码管显示(选配）；
◆模拟信号接口：用户可用0~5V或4~20mA信号控制电源的输出电压和电流（选配）。
|
输入电压
|
AC380V±10% ，3φ
|
|
输入频率
|
50Hz/60Hz±5%
|
|
输出电压
|
恒压值范围：0-V额定值,连续可调
|
|
输出电流
|
恒流值范围：0-A额定值,连续可调
|
|
工作方式
|
稳压稳流状态自动切换
|
|
恒压指示
|
CV，绿色LED灯指示
|
|
恒流指示
|
CC，红色LED灯指示
|
|
稳压精度
|
源效应：≤0.1%额定值
|
|
时漂：≤0.3%额定值
|
|
|
温漂：≤0.04%额定值/℃
|
|
|
负载效应：≤0.3%
|
|
|
稳流精度
|
源效应：≤0.1%额定值
|
|
时漂：≤1%额定值
|
|
|
温漂：≤0.04%额定值/℃
|
|
|
负载效应：≤0.3%额定值
|
|
|
输出纹波
|
稳压时：≤0.1%额定值+10mV；
|
|
稳流时：≤0.2%额定值+10mA
|
|
|
时飘
|
≤0.3%额定值
|
|
温飘
|
≤0.04%额定值/℃
|
|
电压/流设定
|
十圈电位器（标配）
|
|
显示方式
|
电压电流表LED数码管显示（标配）；
|
|
电压表为3位半或4位半LED数码管显示；
|
|
|
电流表为3位半或4位半LED数码管显示。
|
|
|
显示分辨率
|
电压表0.1V，电流表0.1A （不同规格电源显示精度可能不一样）
|
|
LED：电压表0.1-1V 电流表0.01-1A(注：不同规格电源显示精度可能不一样)
|
|
|
显示误差
|
≤±1%±1个字（计量范围5%~50%额定值）
|
|
≤±0.5%±1个字（计量范围50%~100%额定值）
|
|
|
过压保护
|
十圈电位器预设过压保护值
|
|
输出极性
|
正极(+) / 负极(-)
|
|
智能化控制功能
|

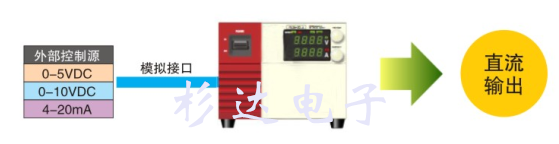

外控：由机器外部输入模拟信号控制电压电流的输出，如外部输入的标准0-5V、10V、4-20mA信号。（选配）
|
|
短路保护
|
允许短路，不允许高压直接短路
|
|
保护方式
|
过压、过流、过温、缺相自动保护
|
|
转换效率
|
≥90%
|
|
冷却系统
|
风扇强制制冷
|
|
工作方式
|
长期满负荷连续工作
|
|
绝缘电阻
|
≥20MΩ
|
|
耐压强度
|
1500V 60S
|
|
环境条件
|
温度-20℃-+45℃ 湿度≤80%
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
【注释1】以上机器尺寸为宽×深×高mm。
【注释2】输出电压及电流可根据要求定做。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◆铝箔、导针化成、腐蚀，钽电解赋能（实验室用）、电解电容器老练；
◆直流电机检测、老化；电动车电机检测、老化；
◆电阻器、继电器、断路器、电动工具、直流音响、马达等电子器件检测、老化，例行试验；
◆汽车电容的老化测试；
◆整机老化测试、逆变器的老化测试；
◆各种灯丝、钨丝、钽丝老化测试；
◆各种直流加速器、回旋加速器供电；
◆其它一切需要使用直流电源的场合。
