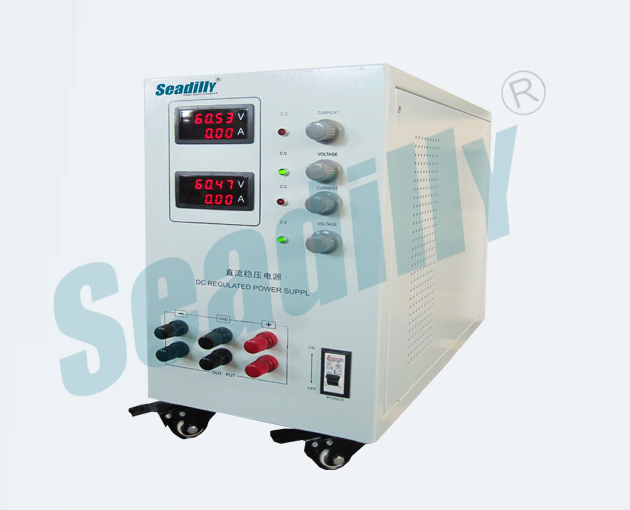

WYJ-双路直流稳压电源是新推出的双路精密线性直流可调稳压稳流电源产品,该电源采用了高性能基准电压源元件及最先进的电路控制技术并应用先预稳压后精确调整的工作方式,从而使其具有工作性能稳定可靠,直流输出纹波小、噪音低、稳压精度高、稳压特性好、响应时间快,保护电路完善,工作安全可靠。
• 额定输出0-V,0-A,两路电源独立输出可调
• 低纹波、高稳定度
• 低温漂,低噪声
• 高可靠性,能长时间稳定工作
• 恒压、恒流工作状态自动切换
• 过压、过流、过温和短路的自动脱扣断电保护
• 具有多圈精密电位器,输出设置更准确
• 高亮防炫目LED显示,简便读出电压或电流
• 可选三位半、四位半显示格式
• 风扇强制制冷
• 输出端子采用耐高温塑木,绝缘性高

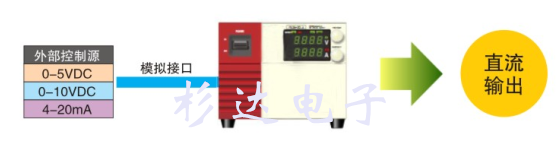

• 可选装增加0-5V/0-10VDC模拟量电压来控制电源的输出电压和电流,自动转换成高精度直流稳压稳流电压输出。
• 可通过计算机、PLC等进行远程控制得到所需的电压。
输入电压 |
220VAC 或380VAC±10% ,1Φ |
输入频率 |
50/60Hz ±5% |
输出额定电压 |
0~额定值×2通道 |
输出电压变化范围 |
0~V×2通道 |
输出电压旋钮 |
10 圈 |
输出电压设置准确度 |
±(0.5%额定值+ 500 mV) |
输出额定电流 |
0~额定值×2通道 |
输出电流变化范围 |
0~A×2通道 |
输出电流旋钮 |
10 圈 |
输出电流设置准确度 |
±(1%额定值+ 5mA) |
电压纹波(恒压) |
≦0.08%+10mV |
电流纹波(恒流) |
≦0.1%+10mA |
电源效应(恒压) |
≦0.05% |
电源效应(恒流) |
≦0.1% |
负载效应(恒压) |
≦0.05% |
负载效应(恒流) |
≦0.1% |
温度系数(恒压) |
300 ppm/℃ |
温度系数(恒流) |
500 ppm/℃ |
瞬态响应时间(恒压) |
50 µs |
主控、受控电源并联 |
可并联 |
恒压指示 |
CV,绿色LED灯指示 |
恒流指示 |
CC,红色LED灯指示 |
冷却系统 |
风扇强制制冷 |
输出极性 |
正极(+) / 负极(-) |
绝缘电压 |
1000 V/60s |
电压表显示 |
三位半 |
电压表显示误差 |
±(0.5﹪读值+1个字),环境23 ℃ ± 5 ℃ |
电压表温度系数 |
300 ppm/℃ |
电流表最大显示 |
三位半 |
电流表显示误差 |
±(1﹪读值+ 1个字) ,环境23 ℃ ± 5 ℃ |
电流表温度系数 |
400 ppm/℃ |
过压保护预设范围 |
1 V~ 额定值 V |
过压保护动作时间 |
50 ms |
过流保护范围 |
110% |
过流保护动作时间 |
50 ms |
转换效率 |
≥90% |
储藏温度和湿度 |
-10~60 ℃ / 低于90﹪ RH |
工作环境湿度 |
10﹪~90﹪ |
工作环境温度 |
0~40 ℃ |
输出电流 ×2通道 |
0~15V×2通道系列 |
0~30V×2通道系列 |
||||
规格型号 / 功率 |
尺寸(mm) |
规格型号 / 功率 |
尺寸(mm) |
|||
0~20A |
WYJ-1520 |
600W |
230×470×470 |
WYJ-3020 |
1200W |
230×470×470 |
0~30A |
WYJ-1530 |
900W |
230×470×470 |
WYJ-3030 |
1800W |
230×470×470 |
输出电流 ×2通道 |
0~50V×2通道系列 |
0~60V×2通道系列 |
||||
规格型号 / 功率 |
尺寸(mm) |
规格型号 / 功率 |
尺寸(mm) |
|||
0~10A |
WYJ-5010 |
1000W |
230×470×470 |
WYJ-6010 |
1200W |
230×470×470 |
输出电流 ×2通道 |
0~100V×2通道系列 |
0~120V×2通道系列 |
||||
规格型号 / 功率 |
尺寸(mm) |
规格型号 / 功率 |
尺寸(mm) |
|||
0~2A |
WYJ-10002 |
400W |
230×470×470 |
WYJ-12002 |
240W |
230×470×470 |
|
输出电流 ×2通道 |
0~150×2通道V系列 |
0~200×2通道V系列 |
||||
规格型号 / 功率 |
尺寸(mm) |
规格型号 / 功率 |
尺寸(mm) |
|||
0~2A |
WYJ-15002 |
600W |
230×470×470 |
WYJ-20002 |
800W |
230×470×470 |
0~3A |
WYJ-15003 |
900W |
230×470×470 |
WYJ-20003 |
1200W |
230×470×470 |
输出电流 ×2通道 |
0~300V×2通道系列 |
0~500V×2通道系列 |
||||
规格型号 / 功率 |
尺寸(mm) |
规格型号 / 功率 |
尺寸(mm) |
|||
0~2A |
WYJ-3002 |
1200W |
230×470×470 |
WYJ-5002 |
2000W |
230×470×470 |
0~3A |
WYJ-3003 |
1800W |
230×470×470 |
/ |
/ |
/ |
【注释1】以上机器体积仅供参考,具体尺寸以机器定制为准。
【注释2】输出电压及电流可根据要求定做。
【注释3】尺寸:为宽×深×高mm
【电子行业】直流电机、ECU、风扇、DC/DC转换器、电动车控制器、门锁、电动车窗、LED灯、车载线束等;
【电子零部件】PCB测试、DC/DC转换器、传感器、太阳能发电控制器、变频器等;
【电池】铅酸免维护蓄电池、胶体电池等;
【测试】测试电压、电流未定电路、研发线路板、产品开发的供电等;
