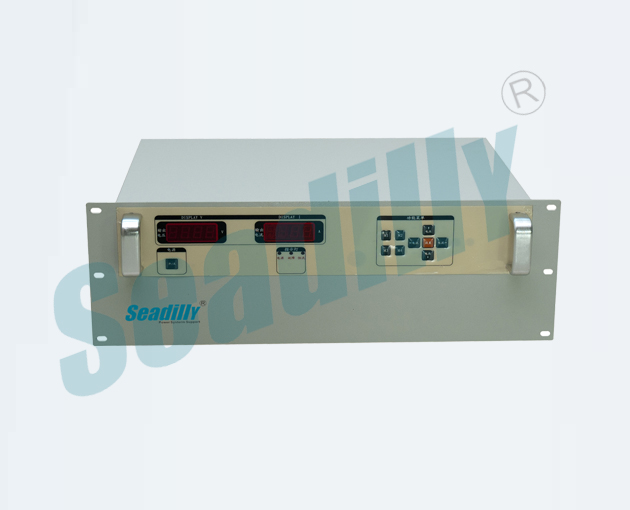

GP-T按键式开关直流电源
GP-T按键式开关直流电源
产品概述
性能特点
性能参数
产品阵容
应用领域
资料下载
GP-T按键式式直流稳压开关电源采用先进的PWM技术和稳定可靠的电路拓扑结构，并由高性能微电脑进行精密控制，电压电流通过面板按键设置并储存，输出稳定，寿命长，性价比高。产品质量轻、尺寸小，运输及使用都非常方便。
▲兼容直流、交流输入
▲效率高、体积小、重量轻
▲恒流恒压两种输出模式，可自由切换
▲具有过流、过热、过压多重保护电路
▲轻触按键设置输出电压电流，调节更加精准精确
▲四组数据储存功能，使用更方便
▲稳压精度高，内置硬件环路和单片机智能调节，自动负载波动调节
▲智能风扇，由单片机使用PID算法，计算风扇是否开启
▲可用0~5V电压控制电源输出
▲可根据要求增加通讯功能，实现远程控制，提供RS232，RS485接口
▲可提供各种标准尺寸机箱、19英寸标准机架式安装方式。
输入电压
AC220V±10%，1φ/ AC380V±10%，3φ
输入频率
50Hz/60Hz±10%
输出
输出电压：0-额定值；输出电流：0-额定值 （近似0）
恒压值连续可调范围：0-V额定值
恒流值连续可调范围：0-A额定值
稳压稳流：
电压电流值在1%额定值-101%额定值可调，稳压稳流状态自动转换
稳压
精度
源效应
≤0.2%额定值
负载效应
≤0.6%
时漂
≤0.3%额定值
温漂
≤0.04%额定值/℃
稳流
精度
源效应
≤0.2%额定值
负载效应
≤0.7%
时漂
≤1%额定值
温漂
≤0.04%额定值/℃
输出
纹波
稳压时
≤0.8%额定值+10mV
稳流时
≤1%额定值+10mA
电压/流设定
十圈电位器（标配）；
轻触按键设定 （选配）
通讯接口
RS232/ RS485
显示方式
电压电流表LED数码管显示（标配）；
显示分辨率
LED：电压表0.1V 电流表0.1A
显示
误差
电压表
≤±1%±1个字(计量范围）5%~50%额定值
电流表
≤±0.5%±1个字 （计量范围)50%~100%额定值
效率
≥90%
短路保护
允许短路并报警
保护方式
过压过流自动保护
冷却方式
智能温控散热
工作方式
长期满负荷连续工作
环境温度
-20℃～+40℃
相对湿度
10﹪～90﹪
|
输入电压
|
AC220V±10%，1φ/ AC380V±10%，3φ
|
|
|
输入频率
|
50Hz/60Hz±10%
|
|
|
输出
|
输出电压：0-额定值；输出电流：0-额定值 （近似0）
|
|
|
恒压值连续可调范围：0-V额定值
|
||
|
恒流值连续可调范围：0-A额定值
|
||
|
稳压稳流：
|
电压电流值在1%额定值-101%额定值可调，稳压稳流状态自动转换
|
|
|
稳压
精度
|
源效应
|
≤0.2%额定值
|
|
负载效应
|
≤0.6%
|
|
|
时漂
|
≤0.3%额定值
|
|
|
温漂
|
≤0.04%额定值/℃
|
|
|
稳流
精度
|
源效应
|
≤0.2%额定值
|
|
负载效应
|
≤0.7%
|
|
|
时漂
|
≤1%额定值
|
|
|
温漂
|
≤0.04%额定值/℃
|
|
|
输出
纹波
|
稳压时
|
≤0.8%额定值+10mV
|
|
稳流时
|
≤1%额定值+10mA
|
|
|
电压/流设定
|
十圈电位器（标配）；
|
|
|
轻触按键设定 （选配）
|
||
|
通讯接口
|
RS232/ RS485
|
|
|
显示方式
|
电压电流表LED数码管显示（标配）；
|
|
|
显示分辨率
|
LED：电压表0.1V 电流表0.1A
|
|
|
显示
误差
|
电压表
|
≤±1%±1个字(计量范围）5%~50%额定值
|
|
电流表
|
≤±0.5%±1个字 （计量范围)50%~100%额定值
|
|
|
效率
|
≥90%
|
|
|
短路保护
|
允许短路并报警
|
|
|
保护方式
|
过压过流自动保护
|
|
|
冷却方式
|
智能温控散热
|
|
|
工作方式
|
长期满负荷连续工作
|
|
|
环境温度
|
-20℃～+40℃
|
|
|
相对湿度
|
10﹪～90﹪
|
|
型号
输出电压(V)
输出电流(V)
尺寸（mm）
重量（Kg）
功率(W)
GP05100T
5
100
320×300×95
5.5
500
GP05200T
5
200
320×300×95
5.5
1000
GP1260T
12
60
320×300×95
5.5
7200
GP12100T
12
100
320×300×95
5.5
1200
GP12150T
12
150
430×350×88
9
1800
GP12300T
12
300
430×350×176
18
3600
GP3030T
30
30
320×300×95
5.5
900
GP3060T
30
60
320×300×95
5.5
1800
GP30100T
30
100
430×350×88
9
3000
GP30120T
30
120
430×350×88
9
3600
GP30200T
30
200
430×350×176
18
6000
GP30500T
30
500
430×350×440
45
15000
GP6030T
60
30
320×300×95
5.5
1800
GP6060T
60
60
430×350×88
9
3600
GP60100T
60
100
430×350×176
18
6000
GP60200T
60
200
430×350×440
45
12000
GP60300T
60
300
430×350×440
45
18000
GP12010T
120
10
320×300×95
5.5
1200
GP12050T
120
50
430×350×176
18
6000
GP120100T
120
100
430×350×440
45
12000
GP15010T
150
10
320×300×95
5.5
1500
GP15020T
150
20
430×350×88
9
3000
GP150100T
150
100
430×350×440
45
15000
GP22010T
220
10
320×300×95
5.5
2200
GP22080T
220
80
430×350×440
45
17600
GP3003T
300
3
320×300×95
5.5
900
GP30010T
300
10
430×350×88
9
3000
GP6003T
600
3
320×300×95
5.5
1800
GP10005T
1000
5
430×350×176
18
5000
|
型号
|
输出电压(V)
|
输出电流(V)
|
尺寸（mm）
|
重量（Kg）
|
功率(W)
|
|
GP05100T
|
5
|
100
|
320×300×95
|
5.5
|
500
|
|
GP05200T
|
5
|
200
|
320×300×95
|
5.5
|
1000
|
|
GP1260T
|
12
|
60
|
320×300×95
|
5.5
|
7200
|
|
GP12100T
|
12
|
100
|
320×300×95
|
5.5
|
1200
|
|
GP12150T
|
12
|
150
|
430×350×88
|
9
|
1800
|
|
GP12300T
|
12
|
300
|
430×350×176
|
18
|
3600
|
|
GP3030T
|
30
|
30
|
320×300×95
|
5.5
|
900
|
|
GP3060T
|
30
|
60
|
320×300×95
|
5.5
|
1800
|
|
GP30100T
|
30
|
100
|
430×350×88
|
9
|
3000
|
|
GP30120T
|
30
|
120
|
430×350×88
|
9
|
3600
|
|
GP30200T
|
30
|
200
|
430×350×176
|
18
|
6000
|
|
GP30500T
|
30
|
500
|
430×350×440
|
45
|
15000
|
|
GP6030T
|
60
|
30
|
320×300×95
|
5.5
|
1800
|
|
GP6060T
|
60
|
60
|
430×350×88
|
9
|
3600
|
|
GP60100T
|
60
|
100
|
430×350×176
|
18
|
6000
|
|
GP60200T
|
60
|
200
|
430×350×440
|
45
|
12000
|
|
GP60300T
|
60
|
300
|
430×350×440
|
45
|
18000
|
|
GP12010T
|
120
|
10
|
320×300×95
|
5.5
|
1200
|
|
GP12050T
|
120
|
50
|
430×350×176
|
18
|
6000
|
|
GP120100T
|
120
|
100
|
430×350×440
|
45
|
12000
|
|
GP15010T
|
150
|
10
|
320×300×95
|
5.5
|
1500
|
|
GP15020T
|
150
|
20
|
430×350×88
|
9
|
3000
|
|
GP150100T
|
150
|
100
|
430×350×440
|
45
|
15000
|
|
GP22010T
|
220
|
10
|
320×300×95
|
5.5
|
2200
|
|
GP22080T
|
220
|
80
|
430×350×440
|
45
|
17600
|
|
GP3003T
|
300
|
3
|
320×300×95
|
5.5
|
900
|
|
GP30010T
|
300
|
10
|
430×350×88
|
9
|
3000
|
|
GP6003T
|
600
|
3
|
320×300×95
|
5.5
|
1800
|
|
GP10005T
|
1000
|
5
|
430×350×176
|
18
|
5000
|
▲广泛用于工业控制及电子产品的老化及测试等。
▲按键式直流稳压电源是我司根据部分新老客户要求及市场需要而特地研发，深受广大客户好评。
