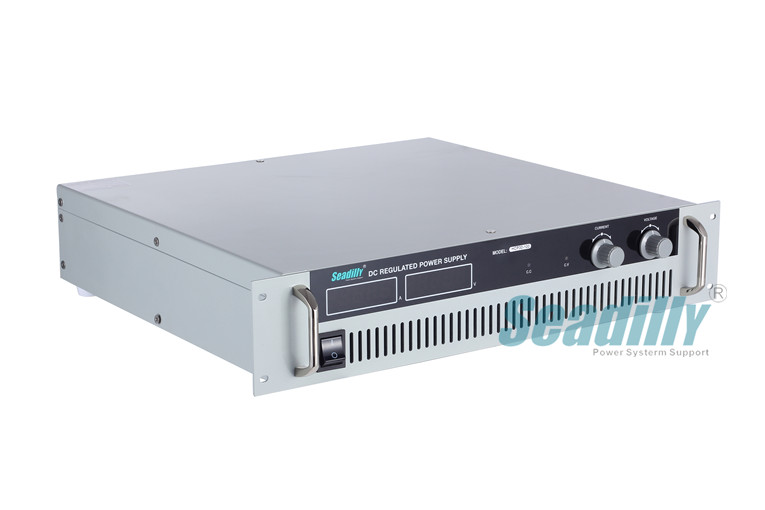

HCP-3000W系列直流电源供应器
产品概述
性能特点
性能参数
产品阵容
应用领域
资料下载
HCP系列直流电源供应器是为工业应用而专门研制的高性能直流电源供应器。具有高准确性、高精确度、高稳定性等优良电子科技特性。是研究单位、实验室作为可调直流电源或生产线作为产品寿命测试电源的最好选择。产品设计有完善的过电压、过温度保护线路,产品的可靠性更高。本系列产品只安装有电压调节和电流调节装置,更能满足操作者简单、方便的使用需求。
◆体积小、重量轻适合工作台面使用及机架安装。
◆采用4位高分辨率电压、电流数字式显示电表。
◆采用PWM调制,晶体模块的消耗功率低,效率高,更省电。
◆精心设计的电子线路,强制风冷散热处理,具有很低的温度系数。
◆低噪音、低纹波。
◆采用高增益放大电路设计,具有良好的快速反应特性。
◆内置O.V.P 过电压保护和O.T.P 过温度保护,保护功能完善可靠。
◆本产品设计有负载端电压检测端子,具有能够准确读取负载端电压并进行精确控制的功能。
交流输入规格
1N AC220V + PE
输入电压范围
AC 220VAC±10%
输入频率
50Hz/60Hz
输出电压
0-V 额定值恒压连续可调
输出电流
0-A 额定恒流值连续可调
输出功率
见产品选型规格表
电源稳定率
≦0.3%+10mV
负载稳定率
≦0.5%+30mV
纹波
≤0.5%+10mVrms
电压值显示
4位数字表 精度 :±1% +1个字(10%-100%额定值)
显示格式 0.000V-9.999V;0.00V-99.99V; 0.0V-999.9V
电流值显示
4位数字表 精度 :±1% +1个字 (10%-100%额定值)
显示格式 0.000A-9.999A;0.00A-99.99A; 0.0A-999.9A
远端调节
模拟量控制:电压调节:0-5VDC;电流调节:0-5VDC
远端显示
模拟量控制:电压显示:0-5VDC;电流显示:0-5VDC
输出过压保护
内置O.V.P保护,保护值为额定值+5%
输出过流保护
过载、短路定电流输出
过温度保护
内置O.T.P保护,保护值为85℃±5%(散热器温度)
电压设定
10 圈精密电位器
电流设定
10 圈精密电位器
恒压/稳压指示
C.V LED指示灯
恒流/稳流指示
C.C LED指示灯
输出极性
输出正(+)、负(-)可以任意接地
散热方式
强制风冷
操作环境
室内使用设计,温度: 0℃~40℃;湿度:10%~85% RH
储存环境
温度:-20℃~70℃;湿度:10%~90% RH
外形尺寸
483×430×88
重量
15Kg
交流输入规格 |
1N AC220V + PE |
输入电压范围 |
AC 220VAC±10% |
输入频率 |
50Hz/60Hz |
输出电压 |
0-V 额定值恒压连续可调 |
输出电流 |
0-A 额定恒流值连续可调 |
输出功率 |
见产品选型规格表 |
电源稳定率 |
≦0.3%+10mV |
负载稳定率 |
≦0.5%+30mV |
纹波 |
≤0.5%+10mVrms |
电压值显示 |
4位数字表 精度 :±1% +1个字(10%-100%额定值) |
显示格式 0.000V-9.999V;0.00V-99.99V; 0.0V-999.9V |
|
电流值显示 |
4位数字表 精度 :±1% +1个字 (10%-100%额定值) |
显示格式 0.000A-9.999A;0.00A-99.99A; 0.0A-999.9A |
|
远端调节 |
模拟量控制:电压调节:0-5VDC;电流调节:0-5VDC |
远端显示 |
模拟量控制:电压显示:0-5VDC;电流显示:0-5VDC |
输出过压保护 |
内置O.V.P保护,保护值为额定值+5% |
输出过流保护 |
过载、短路定电流输出 |
过温度保护 |
内置O.T.P保护,保护值为85℃±5%(散热器温度) |
电压设定 |
10 圈精密电位器 |
电流设定 |
10 圈精密电位器 |
恒压/稳压指示 |
C.V LED指示灯 |
恒流/稳流指示 |
C.C LED指示灯 |
输出极性 |
输出正(+)、负(-)可以任意接地 |
散热方式 |
强制风冷 |
操作环境 |
室内使用设计,温度: 0℃~40℃;湿度:10%~85% RH |
储存环境 |
温度:-20℃~70℃;湿度:10%~90% RH |
外形尺寸 |
483×430×88 |
重量 |
15Kg |
型号规格
输出
外形尺寸
3000W系列
电压
电流
功率
宽×深×高(mm)
HCP12-250
0-12V
0-250A
3000W
483×430×88
HCP15-200
0-15V
0-200A
3000W
483×430×88
HCP20-150
0-20V
0-150A
3000W
483×430×88
HCP30-100
0-30V
0-100A
3000W
483×430×88
HCP50-60
0-50V
0-60A
3000W
483×430×88
HCP60-50
0-60V
0-50A
3000W
483×430×88
HCP80-38
0-80V
0-37.5A
3000W
483×430×88
HCP100-30
0-100V
0-30A
3000W
483×430×88
HCP110-27
0-110V
0-27A
3000W
483×430×88
HCP120-25
0-120V
0-25A
3000W
483×430×88
HCP150-20
0-150V
0-20A
3000W
483×430×88
HCP200-15
0-200V
0-15A
3000W
483×430×88
HCP220-13
0-220V
0-13.6A
3000W
483×430×88
HCP250-12
0-250V
0-12A
3000W
483×430×88
HCP300-10
0-300V
0-10A
3000W
483×430×88
HCP400-8
0-400V
0-7.5A
3000W
483×430×88
HCP500-6
0-500V
0-6A
3000W
483×430×88
HCP600-5
0-600V
0-5A
3000W
483×430×88
型号规格 |
输出 |
外形尺寸 |
||
3000W系列 |
电压 |
电流 |
功率 |
宽×深×高(mm) |
HCP12-250 |
0-12V |
0-250A |
3000W |
483×430×88 |
HCP15-200 |
0-15V |
0-200A |
3000W |
483×430×88 |
HCP20-150 |
0-20V |
0-150A |
3000W |
483×430×88 |
HCP30-100 |
0-30V |
0-100A |
3000W |
483×430×88 |
HCP50-60 |
0-50V |
0-60A |
3000W |
483×430×88 |
HCP60-50 |
0-60V |
0-50A |
3000W |
483×430×88 |
HCP80-38 |
0-80V |
0-37.5A |
3000W |
483×430×88 |
HCP100-30 |
0-100V |
0-30A |
3000W |
483×430×88 |
HCP110-27 |
0-110V |
0-27A |
3000W |
483×430×88 |
HCP120-25 |
0-120V |
0-25A |
3000W |
483×430×88 |
HCP150-20 |
0-150V |
0-20A |
3000W |
483×430×88 |
HCP200-15 |
0-200V |
0-15A |
3000W |
483×430×88 |
HCP220-13 |
0-220V |
0-13.6A |
3000W |
483×430×88 |
HCP250-12 |
0-250V |
0-12A |
3000W |
483×430×88 |
HCP300-10 |
0-300V |
0-10A |
3000W |
483×430×88 |
HCP400-8 |
0-400V |
0-7.5A |
3000W |
483×430×88 |
HCP500-6 |
0-500V |
0-6A |
3000W |
483×430×88 |
HCP600-5 |
0-600V |
0-5A |
3000W |
483×430×88 |
