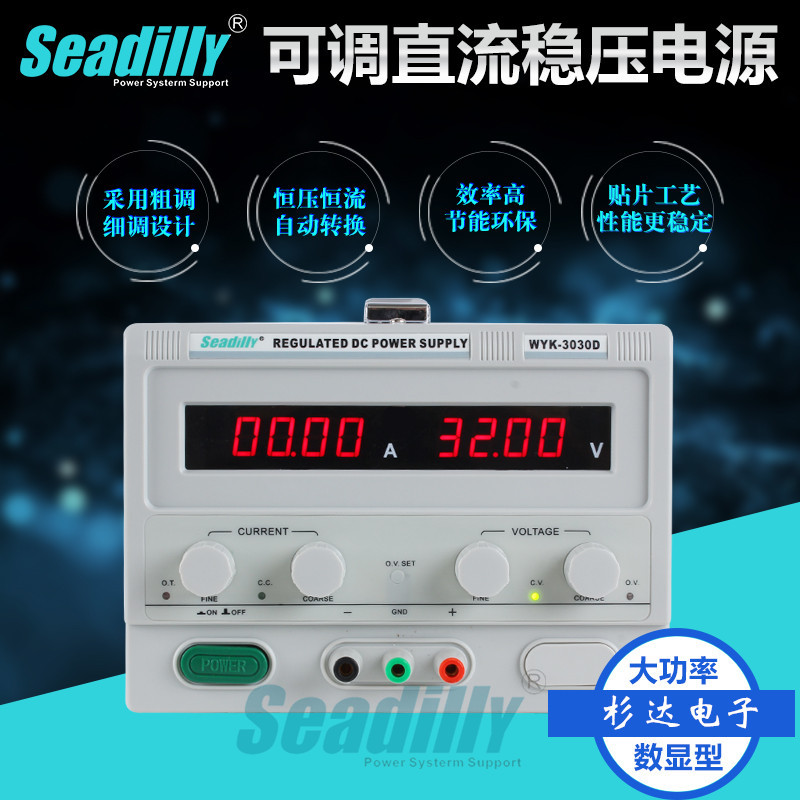

WYK-系列直流稳压开关电源为单路直流电源输出,LED数字显示,同时显示电压和电流。本电源为开关型稳压电源,具有高精度,高效率,低重量,节能环保等优点。保护功能完善,具有过压(可调节)、过温、过载、短路限流保护多重保护功能,能有效保护您的产品和电源本身不被损坏。稳压、稳流自动转换,即可做稳压电源使用,亦可做稳流电源使用。
■美观大方,坚固耐用。提手设计,方便搬运。
■电压、电流均采用粗调和细调设计,精确调整输出电压值。
■恒压、恒流自动转换,即可当恒压源使用,亦可当恒流源使用。
■过压保护(OVP),短路保护(OCP),过温保护(OTP)。
■线路设计合理,可24小时满负载使用。
■PWM开关预稳压,MOS线性调整模式,效率高,节能环保。
■智能温控风扇,根据负载情况调整转速,有效的降低噪音,延长风扇的寿命。
输入电压
220V/110V ±10%
输入频率
50Hz/60Hz
输出电压
恒压值范围:0-V额定值,连续可调
输出电流
恒流值范围:0-A额定值,连续可调
工作方式
稳压稳流状态自动切换
恒压指示
CV,绿色LED灯指示
恒流指示
CC,红色LED灯指示
调节方式
电位器连续可调
显示分辨率
四位显示:电压 0.1V ,电流 0.01A (更高显示精度可定做)
显示精度
±1% ±1字
电压稳定度
≤0.2%
电流稳定度
≤0.5%
负载稳定度
≤0.5%
纹波及噪声
≤0.5% RMS
保护功能
过压、过温、短路限流保护
冷却方式
智能温控风扇强制风冷
工作环境
-10-40℃ 相对湿度<80%
储存环境
-20-80℃ 相对湿度<80%
外观尺寸
280×200×160mm 长×宽×高
重量
4.5Kg
输入电压 |
220V/110V ±10% |
输入频率 |
50Hz/60Hz |
输出电压 |
恒压值范围:0-V额定值,连续可调 |
输出电流 |
恒流值范围:0-A额定值,连续可调 |
工作方式 |
稳压稳流状态自动切换 |
恒压指示 |
CV,绿色LED灯指示 |
恒流指示 |
CC,红色LED灯指示 |
调节方式 |
电位器连续可调 |
显示分辨率 |
四位显示:电压 0.1V ,电流 0.01A (更高显示精度可定做) |
显示精度 |
±1% ±1字 |
电压稳定度 |
≤0.2% |
电流稳定度 |
≤0.5% |
负载稳定度 |
≤0.5% |
纹波及噪声 |
≤0.5% RMS |
保护功能 |
过压、过温、短路限流保护 |
冷却方式 |
智能温控风扇强制风冷 |
工作环境 |
-10-40℃ 相对湿度<80% |
储存环境 |
-20-80℃ 相对湿度<80% |
外观尺寸 |
280×200×160mm 长×宽×高 |
重量 |
4.5Kg |
产品型号
输出电压
输出电流
外形尺寸(长×宽×高)
WYK-1510D
0-15.00V
0-10.00A
280×200×160mm
WYK-1520D
0-15.00V
0-20.00A
280×200×160mm
WYK-1530D
0-15.00V
0-30.00A
280×200×160mm
WYK-1550D
0-15.00V
0-50.00A
280×200×160mm
WYK-1560D
0-15.00V
0-60.00A
280×200×160mm
WYK-3010D
0-30.00V
0-10.00A
280×200×160mm
WYK-3020D
0-30.00V
0-20.00A
280×200×160mm
WYK-3030D
0-30.00V
0-30.00A
280×200×160mm
WYK-5010D
0-50.00V
0-10.00A
280×200×160mm
WYK-5020D
0-50.00V
0-20.00A
280×200×160mm
WYK-605D
0-60.00V
0-5.000A
280×200×160mm
WYK-6010D
0-60.00V
0-10.00A
280×200×160mm
WYK-1001D
0-100.0V
0-1.000A
280×200×160mm
WYK-1002D
0-100.0V
0-2.000A
280×200×160mm
WYK-1003D
0-100.0V
0-3.000A
280×200×160mm
WYK-1005D
0-100.0V
0-5.000A
280×200×160mm
WYK-10010D
0-100.0V
0-10.00A
280×200×160mm
WYK-1203D
0-120.0V
0-3.000A
280×200×160mm
WYK-1205D
0-120.0V
0-5.000A
280×200×160mm
WYK-1501D
0-150.0V
0-1.000A
280×200×160mm
WYK-1502D
0-150.0V
0-2.000A
280×200×160mm
WYK-1503D
0-150.0V
0-3.000A
280×200×160mm
WYK-1505D
0-150.0V
0-5.000A
280×200×160mm
WYK-2001D
0-200.0V
0-1.000A
280×200×160mm
WYK-2002D
0-200.0V
0-2.000A
280×200×160mm
WYK-2003D
0-200.0V
0-3.000A
280×200×160mm
WYK-2005D
0-200.0V
0-5.000A
280×200×160mm
WYK-2201D
0-220.0V
0-1.000A
280×200×160mm
WYK-2202D
0-220.0V
0-2.000A
280×200×160mm
WYK-2203D
0-220.0V
0-3.000A
280×200×160mm
WYK-2501D
0-250.0V
0-1.000A
280×200×160mm
WYK-2502D
0-250.0V
0-2.000A
280×200×160mm
WYK-2503D
0-250.0V
0-3.000A
280×200×160mm
WYK-3001D
0-300.0V
0-1.000A
280×200×160mm
WYK-3002D
0-300.0V
0-2.000A
280×200×160mm
WYK-3003D
0-300.0V
0-3.000A
280×200×160mm
